309-3 drum tumbler rotating 55-gallon drum - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Morse-Fassmischer drehen ein Fass "über Eck", um den Fassinhalt kräftig zu mischen

Load a drum onto Drum Tumbler with Model 92 Below-Hook Drum Lifter and your hoist. Shown with Control Package (sold separately). - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Laden Sie ein Fass mit dem Lastaufnahmemittel Modell 92 und Ihrem Hebezeug auf den Trommeltumbler. Abgebildet mit Steuerungspaket (separat erhältlich).

Guide the drum so that it tilts back and seats into the drum mixer as it is lowered. Drum Tumbler shown with Control Package (sold separately). - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Führen Sie das Fass so, dass es beim Absenken nach hinten kippt und im Fassmischer sitzt. Fassmischer abgebildet mit Steuerungspaket (separat erhältlich).

Screw down the two top clamps on top of drum - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Schrauben Sie die beiden oberen Klammern an der Oberseite des Fasses fest

Tighten the ratchet strap around the drum - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Spannen Sie den Ratschengurt um die Trommel

90020-P Filter, Regler, Öler und Kugelhahn auf der Kontrollstation montiert

Tumble a plastic, steel or fiber drum of various sizes. 309-3 drum tumbler rotating 55-gallon drum. - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Zum Tumbeln von Kunststoff-, Stahl- oder Fasertrommeln verschiedener Größen. Die Abbildung zeigt den Fass-Tumbler mit Steuerpaket (separat erhältlich).

Shown here tumbling a 30-gallon plastic drum. Drum Tumbler shown with Control Package (sold separately). - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Hier abgebildet beim Trommeln eines 30-Gallonen-Kunststofffasses. Der Fass-Tumbler ist mit einem Steuerpaket abgebildet (separat erhältlich).

Drum Tumbler mixing the contents of a fiber drum. Drum Tumbler shown with Control Package (sold separately). - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Drum Tumbler zum Mischen des Inhalts einer Fasertrommel. Fassmischer abgebildet mit Steuerpaket (separat erhältlich).

Drum holder supports the drum from below, has two screw-down clamps on top of the drum, and a web strap around the drum - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Der Fasshalter stützt das Fass von unten, hat zwei Schraubklemmen auf der Oberseite des Fasses und ein Gurtband um das Fass

Enclosure with safety interlock automatically shuts off drum tumbler when the door is opened - Morse Manufacturing Drum Tumblers - Drum Handling Equipment

Gehäuse mit Sicherheitsverriegelung schaltet den Trommeltrockner automatisch ab, wenn die Tür geöffnet wird

Modell 309-A

Einzelfassmischer. Luftbetriebener Trommelmischer mit Luftsteuerung und FRL. OSHA-, CSA- und CE-ERFORDERLICHE Einhausung mit Sicherheitsverriegelung.

Alles über Modell 309-A

Spezifisch für Modell 309-A

Modell 309-A AIR-Trommelmischer
Dreht die Trommel mit 14 RPM
Variieren Sie die Drehzahl mit Luftstrom und Druck
Enthält AIR-Steuerung, Filter, Regler und Schmiermittel
Benötigt Betriebsluft mit 40 PSI bei einer Rate von 40 SCFM
Gehäusesatz separat erhältlich als Modell GEK-309-A

Alle 309 Series Drum Tumblers - Barrel Mixers

WICHTIG: OSHA, CSA und EU verlangen Gehäuse mit Sicherheitsverriegelung
Fassmischer mischen den Inhalt im GESCHLOSSENEN Fass, um Gefahren und die Exposition der Arbeiter zu verringern
Verhindern Sie die unordentliche Reinigung von Einsteckmischern
Einarbeitung von Sediment und Homogenisierung geschichteter wertvoller Inhaltsstoffe
Heben Sie aufrechte Fässer an, um sie in den Tumbler zu laden mit:

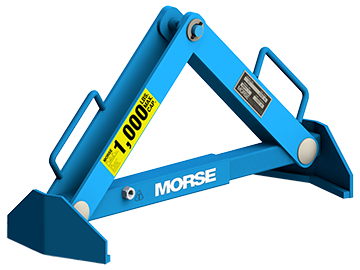

- Ihrem Hebezeug und Modell 92 Unterhaken-Fasslifter
Mischen von Produkten in einem geschlossenen Fass aus Stahl, Kunststoff oder Fasern
- 29" bis 37" (74 bis 94 cm) hoch
- 18" bis 23,5" (46 bis 60 cm) im Durchmesser
- Typische Fassgröße von 114 bis 210 Litern (30 bis 55 Gallonen)

	GEK-309-A Bausatz: Gehäuse mit Sicherheitsverriegelung für den KUNDEN zur Installation mit dem 309-A AIR Powered Single Drum Tumbler. VERSAND SEPARAT MIT 2. FRACHTBRIEF
	5979Xi-P Vollständig geschlossene Kiste für den Export der Serie 309 mit NO GEK. Wärmebehandelt und IPPC-konform zertifiziert.
	5980Xi-P Völlig geschlossene Kiste für den Export von 309 mit Enclosure Kit (NICHT aufgebaut). Die Kiste ist wärmebehandelt und IPPC-konform zertifiziert.
	6589W-P Obere Haltestange für den Fasshalter 5801-P für die Fassmischer der Serien 309, 310 und 311.
	6637I-P Werkseitig installierte Cinch-Kette OPTION
	FAT-309 OPTION: Werksabnahmeprüfungsformular FAT-309
	k208-p WARTUNGSSATZ FÜR LUFTMOTOR FÜR 290-A-2P

RP309-01

Optionaler Satz: Empfohlene Ersatzteile für die Serie 1-309. (Klicken Sie auf das Bild für eine Liste der Teile)

Die 4-stelligen Seriennummern geben lediglich Monat und Jahr der Herstellung an.
Beispiel: 1120 ist November 2020

1Spec Sheet

1Certificate of Compliance

20Operators Manuals and Parts Diagrams

Parts Diagram

Serieller Bereich

Luftmotor

0000 - Current

Trommelhalterung

315601 - Current

295663 - 315600

277359 - 295662

265843 - 277358

Drum Tumbler

433510 - Current

404111 - 433509

295663 - 404110

277359 - 295662

200000 - 277358

Operators Manual

Serieller Bereich

Luftmotor

0000 - Current

Technische Informationen zum Druckluftmotor

0000 - Current

CE-Konformitätserklärung - 309 AIR Powered

400000 - Current

Drum Tumbler

433510 - Current

295663 - 433509

277359 - 295662

200000 - 277358

Schmierfett für Pillow-Block-Lager

000000 - Current

Schlüssellose Nabe Detail

295663 - Current

Operators Manual and Parts Diagram

Serieller Bereich

Boston Speed Reducers

1298 - 0519

2Material Safety data sheet

Material Safety data sheet

Serieller Bereich

Klubersynth Oil Sicherheitsdatenblatt

1205 - Current

Mobil SHC634 Öl Sicherheitsdatenblatt

0000 - 1105

2Recommended Spare Parts Kit

Recommended Spare Parts Kit

Serieller Bereich

Empfohlener Ersatzteilsatz

273783 - Current

200000 - Current

309 Fassmischer Video
Click to play

Spezifikationen

Trommel-Drehzahl	14 RPM Vary RPM with air flow and pressure Die Drehzahl basiert auf einer Trommel mit 22,5" (57,15 cm) Durchmesser.
Volle Kapazität	363.20 kg (800 Lb.)
Halbe Kapazität	181.60 kg (400 Lb.) Die halbvolle Kapazität ist ein Hinweis auf die Kapazität eines unausgewogenen, bodenlastigen Fasses. Ein teilweise gefülltes Fass mit unausgewogener und sich verschiebender Ladung ist schwerer zu kippen als ein volles Fass.

Länge des Schiffes	182.88 cm (72")
Breite des Schiffes	106.68 cm (42")
Höhe des Schiffes	116.84 cm (46")
Gewicht des Schiffes	289.65 kg (638 Lb.)
Schiffsklasse	150
