Manipuladores de Tambor de Inclinación Eléctrica Morse
Manipuladores de bidones con inclinación eléctrica por debajo del gancho para levantar, girar y verter un bidón pesado con su polipasto y grúa

Características principales

  • Los portabidones de gancho inferior Power Tilt se acoplan a su monorraíl, grúa o bloque de cadenas
  • Manipulación rápida y segura de los bidones por una sola persona
  • Vertido eficiente y controlado de alto nivel
  • Rotación motorizada del tambor de 360o en ambas
    • direccionesLos modelos Power Tilt tienen una botonera de 2 botones con un cable de 2,1 m (7 pies). Disponibles con motor de CA monofásico, motor de CA trifásico o motor neumático.
    • Los modelos Power Tilt de aire tienen una válvula de control de 3 posiciones en una manguera de 6 pies (183 cm)
  • Diseñado para un tambor de acero de 55 galones (210 litros) de diámetro (22,5")
  • Instale el kit de montaje del soporte para un tambor de plástico o de fibra
  • Inserte el adaptador de diámetro correcto para un tambor más pequeño
  • IMPORTANTE: Utilice el soporte y el accesorio correctos para levantar su tipo de tambor y sus dimensiones
  • IMPORTANTE: Cada manipulador de bidones con gancho inferior Morse se somete a una prueba de carga individual en la fábrica al 125% de la capacidad nominal, y se envía con un certificado de prueba de carga adjunto.
  • Capacidad
    • : 680 kg (1500 lb) de tambor lleno
    • 363 kg (
    • 800
    • lb) de tambor medio lleno

Solicitar Presupuesto Gráfico del modelo


Los ingenieros de Morse han diseñado estos dispositivos de elevación por debajo del gancho de la serie 195 con inclinación del tambor accionada por motor para aplicaciones por debajo del gancho. Más que un simple volquete de bidones de 55 galones (210 litros), usted tiene un control total de 360 grados de la rotación del tambor accionado para prescindir de este equipo de elevación industrial. Los portadores de Kontrol-Karrier de inclinación eléctrica por debajo del gancho se acoplan a su monorraíl, grúa o bloque de cadenas. Ofrecen una manipulación rápida y segura del tambor por debajo del gancho por parte de una sola persona, un vertido eficiente y controlado de alto nivel, y ahorran tiempo, reducen los residuos y mejoran la productividad.

Los Kontrol-Karriers de la serie 195 proporcionan una rotación motorizada del bidón de 360o en ambas direcciones. Están diseñados para manipular un bidón de acero de 210 litros (55 galones) y 57 cm de diámetro; hay opciones disponibles para manipular otros tipos y tamaños de bidones. Tienen una capacidad de tambor lleno de 680 kg (1.500 libras) y una capacidad de tambor medio lleno de 363 kg (800 libras). La capacidad del tambor medio lleno es una indicación de la capacidad de inclinación del tambor desequilibrado y con el fondo pesado. El tambor parcialmente lleno con carga desequilibrada y cambiante es más difícil de inclinar que el tambor lleno. Los modelos están disponibles con motor de CA monofásico, motor de CA trifásico o motor neumático. Los modelos AC Power Tilt tienen un mando de 2 botones en un cable de 2,1 m; los modelos Air Power Tilt tienen una válvula de control de 3 posiciones en una manguera de 183 cm.

IMPORTANTE: Cada manipulador de bidones Morse con gancho inferior se somete a una prueba de carga individual en fábrica al 125% de la capacidad nominal según la norma nacional americana ANSI/ASME B30.20 y se envía con un certificado de prueba de carga adjunto.

Los elevadores de bidones Morse cumplen con la norma ANSI/ASME B30.20 para dispositivos mecánicos de elevación por debajo del gancho en lo que se refiere a lo siguiente
Marcas de carga nominal e identificación de la unidad. Factor de seguridad de diseño mínimo de 3, basado en el límite elástico, para los componentes estructurales que soportan la carga. La soldadura la realizan soldadores certificados que han superado la prueba de cualificación de soldadura ANSI/AWS D14.1. Todas las soldaduras son conformes a ANSI/AWS D14.1 y ASME BTH-1.

Estilos de porta bidones

Drum Holder with Two Web Straps and Ratchets
Porta bidones con dos correas y trinquetes.

La serie 195A tiene un portabidones con dos correas de poliéster y trinquetes. Acepta kits para bidones de plástico o fibra, y adaptadores de diámetro para bidones más pequeños.

3-Piece Drum Holder
Porta bidones de 3 piezas. Banda metálica alrededor del tambor con cierre de abrazadera de palanca.

La serie 195G cuenta con un porta bidones de 3 piezas SOLO
adecuado para un bidón de acero acanalado de 55 galones (210 litros).


Model 195A-1-115 Power-Tilt Kontrol-Karrier

Modelos con control eléctrico de inclinación del tambor

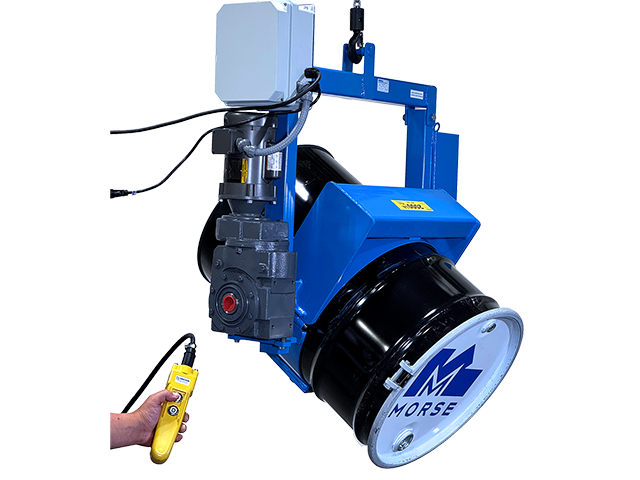

Modelo 195A-1-115 con motor monofásico de 115V 60Hz

Modelo195A-3-230 con motor trifásico de 230V 60Hz

Modelo195A-3-460 con motor trifásico de 460V 60Hz

Modelo195A-1-220-50 con motor monofásico de 220V 50Hz. SÓLO para uso en países con suministro eléctrico de 50Hz.

Modelo195G-1-115 con motor monofásico de 115V 60Hz y soporte de tambor de 3 piezas

Modelo195G-3-230 con motor trifásico de 230V 60Hz y portabidones de 3 piezas

Modelo195G-3-460
con motor trifásico de 460V 60Hz y portabidones de 3 piezas




Below-Hook Drum Carrier with AIR Power Drum Tilt Control

Modelos con control de inclinación del tambor AIR Power

Modelo 195A-A con dos correas de red y trinquete para asegurar el tambor

Modelo195G-A con soporte de tambor de 3 piezas

Modelo195GM-A
con piezas resistentes a las chispas y porta bidones de 3 piezas

Gráfico del modelo

Producto Descripción
195A-1-115 Below-Hook Kontrol-Karrier to lift and pour a 55-gallon (210 liter) steel drum with your hoist or crane. Has single-phase 60Hz electric power drum tilt.
195A-1-220-50 Below-Hook Kontrol-Karrier to lift and pour a 55-gallon (210 liter) steel drum with your hoist or crane. Has single-phase 50Hz electric power drum tilt.
195A-3-230 Below-Hook Kontrol-Karrier to lift and pour a 55-gallon steel drum with your hoist or crane. Has 3-phase 60Hz electric power drum tilt.
195A-3-460 Below-Hook Kontrol-Karrier to lift and pour a 55-gallon (210 liter) steel drum with your hoist or crane. Has 3-phase 60Hz electric power drum tilt.
195A-A Below-Hook Kontrol-Karrier with AIR Power Drum Tilt Control to lift and pour a 55-gallon (210 liter) drum with your hoist or crane.
195AM-A Air Power-Tilt Kontrol-Karrier with spark resistant parts to lift and pour a drum with your hoist or crane.
195G-1-115 Below Hook Kontrol-Karrier with 3-Piece Drum Holder to lift and pour a 55-gallon (210 liter) steel drum with your hoist or crane. Has single-phase 60Hz electric power drum tilt.
195G-3-230 Below Hook Kontrol-Karrier with 3-Piece Drum Holder to lift and pour a 55-gallon (210 liter) steel drum with your hoist or crane. Has 3-phase 60Hz electric power drum tilt.
195G-3-460 Below-Hook Kontrol-Karrier with 3-Piece Drum Holder to lift and pour a 55-gallon (210 liter) steel drum with your hoist or crane. Has 3-phase 60Hz electric power drum tilt.
195G-A Below-Hook Kontrol-Karrier with 3-Piece Drum Holder and AIR power drum tilt control. Lift and pour a 55-gallon (210 liter) steel drum with your hoist.
195GM-A Below-Hook Kontrol-Karrier with Spark Resistant Parts, 3-Piece Drum Holder and AIR power drum tilt control. Lift and pour a 55-gallon (210 liter) steel drum with your hoist.
